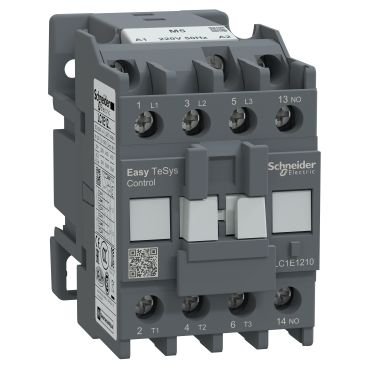

Schneider LC1E1210M5 220V AC 12a 3 Na Kontaktör 3606480328022
EasyPact TVS kontaktörü, 3 kutuplu ve 120 mm genişliğinde olup, 440V'a kadar motor uygulamaları için tasarlanmıştır. 220V 50Hz AC bobinine sahip olan bu kontaktör, 3NO yerleşik yardımcı kontaklarla birlikte gelir. Güç ve kontrol bağlantıları vidalı klemensler aracılığıyla sağlanır. Standart çalışma hızları için saatte 1200 devire kadar destek sunar. AC-3 elektriksel dayanıklılık ve 4M mekanik dayanıklılık ile güvenilirlik ve dayanıklılık sağlar. Çalışma sıcaklığı -5°C ila 55°C arasında değişebilir ve DIN rayına kolayca monte edilebilir. 3000m'ye kadar yükseklikte performans kaybı yaşanmaz. Bu kontaktör, IEC, CCC, EAC standartlarına uygun olarak multi standart sertifikalıdır ve Green Premium uyumludur (RoHs/Reach).
Teknik Özellikler
Ana seri: Easy TeSys
Ürün serisi: Easy TeSys Control
Ürün ya da bileşen tipi: Kontaktör
Ürün grubu: LC1E
Kontaktör uygulaması:
Direnç yükü
Motor kontrol kullanım kategorisi: AC-3, AC-1
Kutup tanımı: 3P
[Ue] nominal çalışma voltajı: Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı: 25 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi, 12 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
[Uc] kontrol devresi gerilimi: 220 V AC 50 Hz
Tamamlayıcı motor gücü kW:
3 kW at 220...230 V AC 50/60 Hz (AC-3)
5,5 kW at 380...400 V AC 50/60 Hz (AC-3)
5,5 kW at 415 V AC 50/60 Hz (AC-3)
5,5 kW at 440 V AC 50/60 Hz (AC-3)
7,5 kW at 500 V AC 50/60 Hz (AC-3)
7,5 kW at 660...690 V AC 50/60 Hz (AC-3)
Kutup kontak düzenleme: 3 NA
[Ith] klasik açık hava termik akımı: 25 A (at 55 °C)
Irms nominal kapama kapasitesi: 120 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
Nominal kesme kapasitesi: 96 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı:
105 A 40 °C - 10 s for güç devresi
61 A 40 °C - 60 s for güç devresi
30 A 40 °C - 600 s for güç devresi
İlgili sigorta değeri:
10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
25 A gG at <= 690 V coordination tip 1 for güç devresi
Ortalama empedans: 2,5 mOhm - Ith 25 A 50 Hz for güç devresi
Kutup başına güç dağılımı: 0,36 W AC-3, 1,6 W AC-1
[Ui] nominal yalıtım voltajı: 690 V 'e uygun IEC 60947-4-1
Aşırı gerilim kategorisi: III
Kirletme derecesi: 3
[Uimp] nominal darbe dayanım voltajı: 6 kV bobin güç devresine bağlı değil 'e uygun IEC 60947
Mekanik dayanıklılık: 10000000 cycles
Elektrik dayanıklılığı: 1400000 cycles AC-3, 300000 cycles AC-1
Kontrol devresi tipi: AC -de 50 Hz
Kontrol devresi gerilim limitleri:
0,85...1,1 Uc -5…55 °C çalışma 50 Hz
0,3...0,6 Uc -5…55 °C düşme 50 Hz
VA cinsinden kalkış gücü:
95 VA 50 Hz cos phi 0,75 (at 20 °C)
95 VA 60 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi:
8,3 VA 50 Hz cos phi 0,3 (at 20 °C)
8,5 VA 60 Hz cos phi 0,3 (at 20 °C)
Isı dağılımı: 2…3 W for kontrol devresi
Çalışma süresi:
12...22 msn kapanışta
4...19 msn açılışta
Maksimum çalışma hızı: 1800 cyc/h -de <60 °C
Bağlantılar - terminaller:
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
