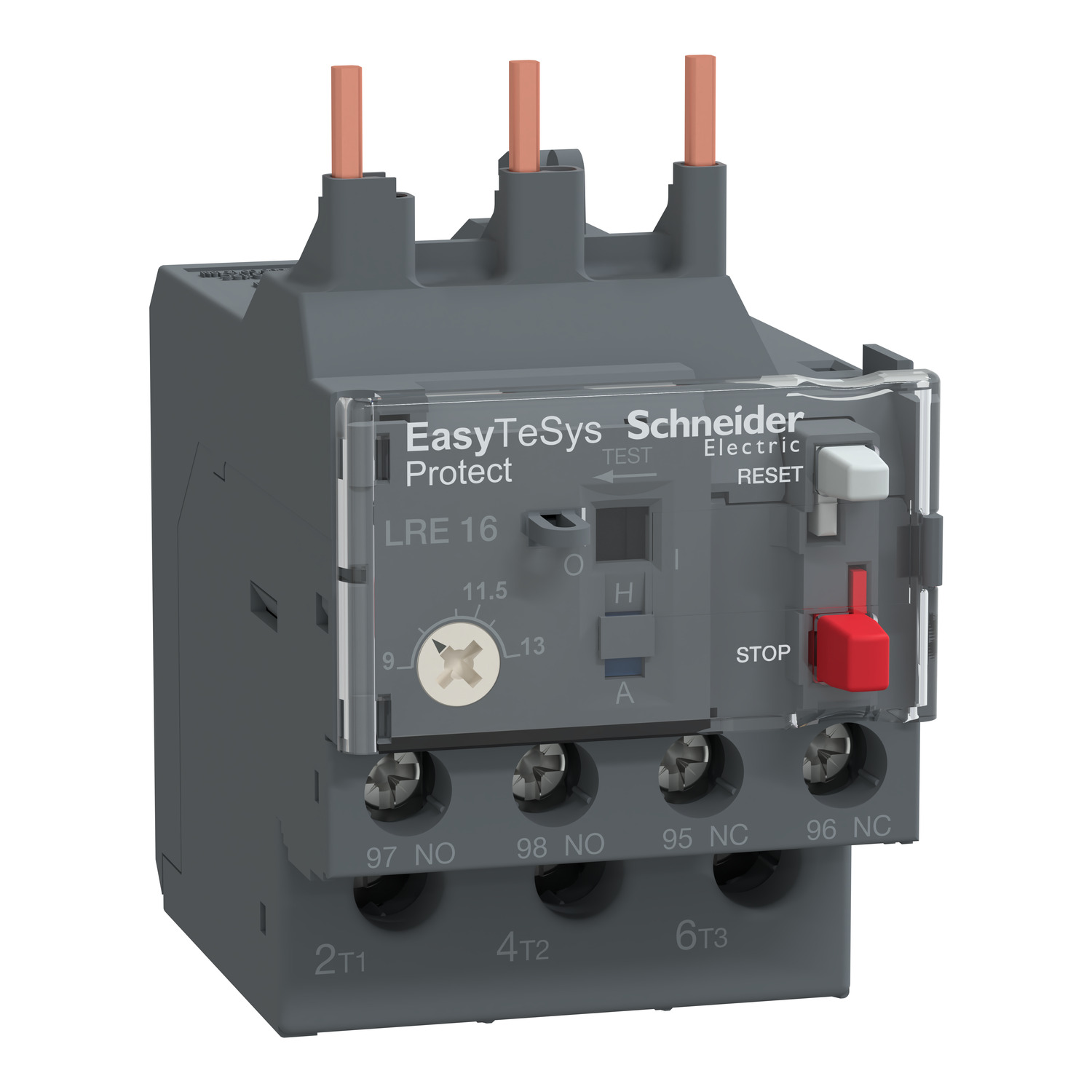

Schneider LRE16 Easy TeSys LRE Termik Aşırı Yük Rölesi
Schneider Electric Easy TeSys LRE diferansiyel termik aşırı yük rölesi, 9…13A akım aralığında çalışan motorları aşırı yük, faz hatası ve dengesiz yük durumlarına karşı korumak için tasarlanmıştır. Sınıf 10A açma karakteristiği sayesinde motorun güvenli ve hızlı şekilde durmasını sağlar.
EasyPact TVS kontaktörlerle uyumlu yapısı sayesinde doğrudan montaj imkânı sunar. Kompakt boyutları ile pano içinde yer tasarrufu sağlarken, manuel/otomatik reset seçeneği, açma göstergesi ve yardımcı kontakları ile pratik kullanım sunar. IEC, UL, CSA, CCC, EAC, Marine gibi uluslararası sertifikalara sahiptir ve Green Premium çevre standartlarına (RoHS/REACh) uygundur.
Endüstriyel tesislerden ticari uygulamalara kadar geniş kullanım alanına sahip bu röle, güvenilir motor koruması arayan profesyoneller için ideal bir çözümdür.
Teknik Özellikler:
Seri: Easy TeSys
Model: LRE
Ürün Tipi: Diferansiyel Termik Aşırı Yük Rölesi
Koruma Tipi: Motor koruma, faz arızası algılama
Ayar Aralığı: 9…13A
Açma Sınıfı: 10A (IEC 60947-4-1)
Faz Arızası Hassasiyeti: 2 fazda %130 Ir, son fazda %0
Uyumluluk: LC1E12…38 kontaktörler
Yardımcı Kontaklar: 1NA + 1NK
Nominal Çalışma Voltajı (Ue): ≤690V AC
Nominal Yalıtım Voltajı (Ui): 690V
Nominal Darbe Dayanım Voltajı (Uimp): 6kV
Nominal Termik Akım (Ith): 5A (sinyalleme devresi)
Sigorta Değerleri:
Güç devresi: 25A gG, 16A aM
Sinyalleme devresi: 5A gG
Reset Tipi: Manuel veya otomatik
Montaj: Kontaktör altı, plaka veya ray (aksesuar ile)
Bağlantı Tipi: Vida kelepçesi terminalleri
Güç devresi: 1,5…6 mm² (esnek), 1…4 mm² (uçlu)
Sinyalleme devresi: 1…2,5 mm²
Sıkma Torku: 1,7 N·m
Mekanik Dayanıklılık:
Şok: 6Gn (IEC 60068-2-7)
Titreşim: 3Gn (IEC 60068-2-6)
Boyutlar: 44,5 × 45 × 70 mm
Ağırlık: 0,13 kg
Çalışma Sıcaklığı: -20°C…+60°C (değer kaybı olmadan)
Depolama Sıcaklığı: -60°C…+80°C
IP Koruma Sınıfı: IP20 (IEC 60529)
Yangına Dayanıklılık: 850°C (IEC 60068-2-1)
Dielektrik Dayanım: 6kV / 50Hz (IEC 60255-5)
Elektromanyetik Uyumluluk: Dalgalanma dayanımı 6kV (IEC 60801-5)
Sertifikalar: IEC, UL, CSA, CCC, EAC, Marine
Çevre Uyumu: Green Premium (RoHS / REACh)
