Ürün serisi	Telemecanique Pressure sensors XM
Ürün ya da bileşen tipi	Elektromekanik basınç sensörü
Basınç sensör tipi	Elektromekanik basınç sensörü
Ürün grubu	XMLA
Pressure rating	500 bar
Kontrollü sıvı	Hidrolik yağ (0…160 °C)
Sıvı bağlantı türü	G 1/4 (dişi) 'e uygunISO 228
Elektrikli bağlantı	Vida kelepçeleri terminalleri, 1 x 0,5...2 x 2,5 mm² 1 konnektör Pg 13
AWG göstergesi	AWG 20...AWG 14
Kablo girişi	Kablo rakoru 9…13 mm
Kontak tipi ve düzenleme	1 K/A
Ürüne özel uygulama	-
Çalışmanın basınç anahtarı tipi	1 tek eşiğin algılaması
Elektrikli devre tipi	Kontrol devresi
Skala tipi	Sabit diferansiyel
Yerel ekran	Ile
Basınç yükselmesinde ayarlanabilir anahtarlama aralığı	30…500 bar
Basınç düşüşünde ayarlanabilir anahtarlama aralığı	10…455 bar
Maksimum izin verilen olağandışı basınç	1125 bar
Tahrip basıncı	2250 bar
Basınz aktüatörü	Piston
Sıvıyla temas eden malzemeler	Pirinç FPM, FKM PTFE Çelik Paslanmaz çelik
Muhafaza malzemesi	Çinko alaşım
[In] nominal akım	3 A, B300, AC-15 (Ue = 120 V) 'e uygunEN/IEC 60947-5-1 1,5 A, B300, AC-15 (Ue = 240 V) 'e uygunEN/IEC 60947-5-1 0,1 A, R300, DC-13 (Ue = 250 V) 'e uygunEN/IEC 60947-5-1

Tamamlayıcı

Düşük ayarda doğal diferansiyel	20 bar (+/- 6 bar)
Yüksek ayarda doğal diferansiyel	45 bar (+/- 10 bar)
Maksimum izin verilen basınç - döngü başına	625 bar
Terminal bloğu tipi	4 terminal
Maximum operating rate	60 cyc/mn
Tekrarlama doğruluğu	2 %
[Ui] nominal yalıtım voltajı	300 V 'e uygunUL 508 500 V 'e uygunEN/IEC 60947-1 300 V 'e uygunCSA C22.2 No 14
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN/IEC 60947-1
Yardımcı kontak çalışma	Ani hareketli
Kontak malzemesi	Gümüş kontaklar
Maximum resistance across terminals	25 mOhm 'e uygunIEC 255-7 kategori 3 25 mOhm 'e uygunNF C 93-050 yöntem A
Kisa devre korumasi	10 A kartuş sigorta, tip gG (gl)
Mekanik dayanıklılık	3000000 cycles
Ayar	Harici
Yükseklik	113 mm
Derinlik	75 mm
Genişlik	35 mm
Ürün ağırlığı	0,75 kg

Ortam

Standartlar	CE EN/IEC 60947-5-1 CSA C22.2 No 14 UL 508
Ürün sertifikaları	UL EAC CSA LROS (Lloyds register of shipping) BV CCC
Koruyucu bakım	TC standart versiyon
Çalışma için ortam hava sıcaklığı	-25…70 °C
Depolama ortam koşulları	-40…70 °C
Çalışma konumu	Herhangi bir konum
Titreşim direnci	4 gn[Alan](f =[Alan]30…500 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı	50 gn 'e uygunIEC 60068-2-27
Elektrik çarpmasına karşı koruma sınıfı	Sınıf I 'e uygunIEC 1140 Sınıf I 'e uygunIEC 536 Sınıf I 'e uygunNF C 20-030
IP koruma derecesi	IP66 'e uygunEN/IEC 60529

Paketleme üniteleri

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	4,0 cm
Package 1 Width	8,5 cm
Package 1 Length	12,0 cm
Package 1 Weight	757,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	13
Package 2 Height	15,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	10,092 kg

Sürdürülebilirlik Teklifi

EU RoHS Direktifi	Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
Cıva içermez	Evet

Yorumlar

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Soru & Cevap

Ürün hakkında henüz soru sorulmamış.

Soru Sor

Taksit Seçenekleri

Önerileriniz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

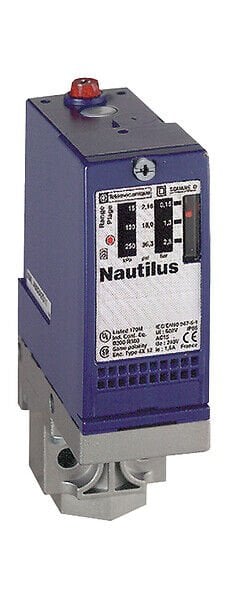

Schneider Telemecanique XMLA500D2S11 Basınç Anahtarı
