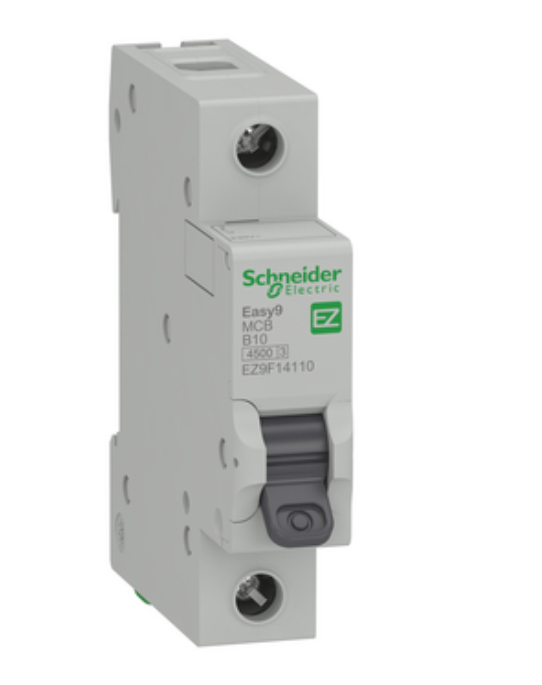

Schneider Easy9 EZ9F14110 Otomatik Sigorta B Eğrisi 1P 10A 4,5kA

Schneider Electric Easy9 EZ9F14110 otomatik sigorta, konut ve küçük ticari binalarda elektrik tesisatlarını kısa devre ve aşırı yüklere karşı korumak amacıyla tasarlanmış, B eğrili minyatür devre kesicidir.

IEC 60898-1 standardına uygun olan bu ürün, 230 V AC şebekelerde 4,5 kA kısa devre kesme kapasitesi sunar. Termik-manyetik açma ünitesi sayesinde güvenilir koruma sağlar ve DIN rayı üzerine modüler olarak monte edilebilir.

Ana Teknik Özellikler

• Seri: Easy9
• Ürün Grubu: Easy9 MCB
• Ürün Tipi: Minyatür Devre Kesici
• Kutup Sayısı: 1P
• Anma Akımı (In): 10 A
• Açma Karakteristiği: B Eğrisi
• Açma Ünitesi Teknolojisi: Termik Manyetik

Elektriksel Özellikler

• Anma Çalışma Voltajı (Ue): 230 V AC – 50/60 Hz
• Anma Yalıtım Voltajı (Ui): 500 V AC
• Anma Darbe Dayanım Voltajı (Uimp): 4 kV
• Kısa Devre Kesme Kapasitesi (Icn): 4,5 kA @ 230 V AC (IEC 60898-1)
• Nominal Hizmet Kesme Kapasitesi (Ics): %100 Icn
• Manyetik Açma Limiti: 3…5 x In

Mekanik ve Fiziksel Özellikler

• Montaj Tipi: DIN rayı (takılabilir)
• Genişlik: 18 mm (2 x 9 mm modül)
• Yükseklik: 81 mm
• Derinlik: 66,5 mm
• Renk: Açık gri (RAL 7035)
• Mekanik Dayanıklılık: 10.000 açma/kapama
• Elektriksel Dayanıklılık: 4.000 açma/kapama

Bağlantı ve Koruma Bilgileri

• Terminal Tipi: Tünel tipi (üst/alt)
• Bağlanabilir İletken Kesiti: 1…25 mm² (sert), 1…16 mm² (esnek)
• Sıkma Torku: 2 N·m
• IP Koruma Sınıfı: IP20 (kutu içinde IP40)

Çevresel Koşullar

• Çalışma Sıcaklığı: -25 °C … +60 °C
• Depolama Sıcaklığı: -40 °C … +85 °C

Schneider Electric Easy9 EZ9F14110, tesisat ve kablo koruması sağlayarak güvenli enerji dağıtımı sunar. Ön panelde yer alan mekanik konum göstergesi sayesinde açık/kapalı durumu kolayca izlenebilir.
