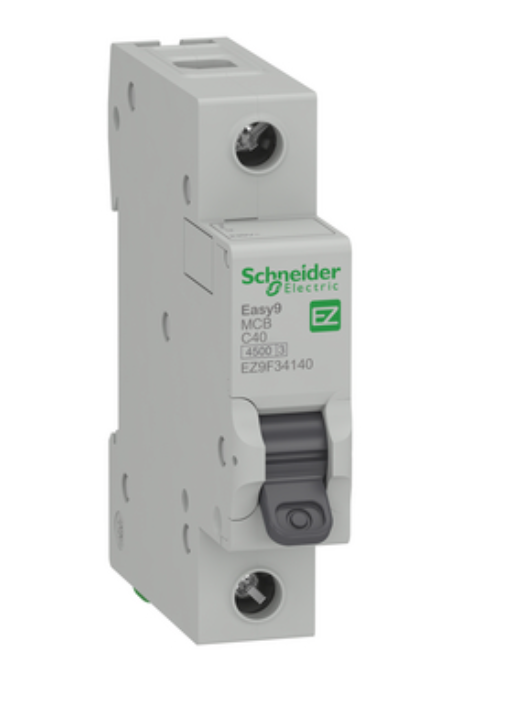

Schneider Easy9 EZ9F34140 Otomatik Sigorta C Eğrisi 1P 40A 4,5kA
Schneider Electric Easy9 EZ9F34140 otomatik sigorta, konut ve küçük ticari binalarda elektrik tesisatlarını kısa devre ve aşırı yüklere karşı korumak amacıyla tasarlanmış, C eğrili minyatür devre kesicidir.
IEC 60898-1 standardına uygun olan bu model, 230 V AC şebekelerde 4,5 kA kısa devre kesme kapasitesi sunar. Termik-manyetik açma ünitesi sayesinde ani akım darbelerine karşı kontrollü açma karakteristiği sağlar. Modüler yapısı ile DIN rayı üzerine kolayca monte edilebilir.
Ana Teknik Özellikler
- Seri: Easy9
- Ürün Grubu: Easy9 MCB
- Ürün Tipi: Minyatür Devre Kesici
- Kutup Sayısı: 1P
- Anma Akımı (In): 40 A
- Açma Karakteristiği: C Eğrisi
- Açma Ünitesi Teknolojisi: Termik Manyetik
Elektriksel Özellikler
- Anma Çalışma Voltajı (Ue): 230 V AC – 50/60 Hz
- Anma Yalıtım Voltajı (Ui): 500 V AC
- Anma Darbe Dayanım Voltajı (Uimp): 4 kV
- Kısa Devre Kesme Kapasitesi (Icn): 4,5 kA @ 230 V AC (IEC 60898-1)
- Nominal Hizmet Kesme Kapasitesi (Ics): %100 Icn
- Manyetik Açma Limiti: 5…10 x In
Mekanik ve Fiziksel Özellikler
- Montaj Tipi: DIN rayı (takılabilir)
- Genişlik: 18 mm (2 x 9 mm modül)
- Yükseklik: 81 mm
- Derinlik: 66,5 mm
- Renk: Açık gri (RAL 7035)
- Mekanik Dayanıklılık: 10.000 açma/kapama
- Elektriksel Dayanıklılık: 4.000 açma/kapama
Bağlantı ve Koruma Bilgileri
- Terminal Tipi: Tünel tipi (üst/alt)
- Bağlanabilir İletken Kesiti: 1…35 mm² (sert), 1…25 mm² (esnek)
- Sıkma Torku: 3,5 N·m
- IP Koruma Sınıfı: IP20 (kutu içinde IP40)
- Toprak Kaçağı Koruması: Yok
Çevresel Koşullar ve Standartlar
- Standartlar: IEC 60898-1
- Sertifikalar: GOST-R
- Çalışma Sıcaklığı: -25 °C … +60 °C
- Depolama Sıcaklığı: -40 °C … +85 °C
Schneider Electric Easy9 EZ9F34140, tesisat ve kablo koruması sağlayarak güvenli enerji dağıtımı sunar. Ön panelde yer alan mekanik konum göstergesi sayesinde açık/kapalı durumu kolayca izlenebilir.
