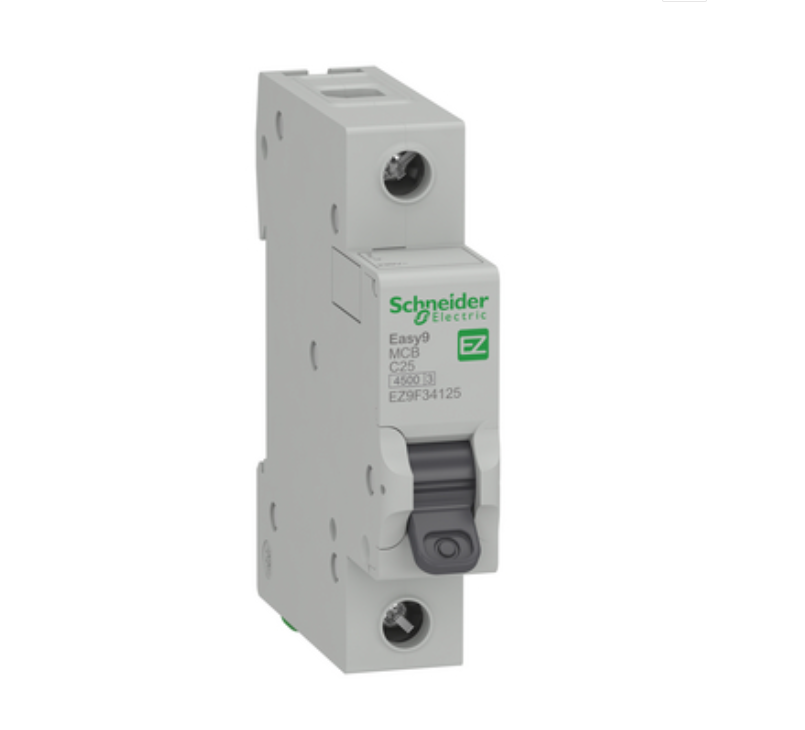

Schneider Electric Easy9 EZ9F34125 Otomatik Sigorta C Eğrisi 1P 25A 4,5kA

Schneider Electric Easy9 EZ9F34125 otomatik sigorta, konut ve küçük ticari binalarda elektrik tesisatlarını aşırı akım ve kısa devreye karşı korumak amacıyla tasarlanmış, C eğrili minyatür devre kesicidir.

Termik-manyetik açma ünitesine sahip olan bu ürün, IEC 60898-1 standardına uygun olarak 230V AC şebekelerde 4,5 kA kısa devre kesme kapasitesi sunar. Modüler yapısı sayesinde DIN rayı üzerine kolayca monte edilebilir.

Ana Teknik Özellikler

• Seri: Easy9
• Ürün Grubu: Easy9 MCB
• Ürün Tipi: Minyatür Devre Kesici
• Kutup Sayısı: 1P
• Anma Akımı (In): 25 A
• Açma Karakteristiği: C Eğrisi
• Açma Ünitesi Teknolojisi: Termik Manyetik

Elektriksel Özellikler

• Anma Çalışma Voltajı (Ue): 230 V AC – 50 Hz
• Anma Yalıtım Voltajı (Ui): 500 V AC
• Anma Darbe Dayanım Voltajı (Uimp): 4 kV
• Kısa Devre Kesme Kapasitesi (Icn): 4,5 kA @ 230 V AC (IEC 60898-1)
• Nominal Hizmet Kesme Kapasitesi (Ics): %100 Icn
• Manyetik Açma Limiti: 5…10 x In

Mekanik ve Fiziksel Özellikler

• Montaj Tipi: DIN rayı (takılabilir)
• Genişlik: 18 mm (1 modül)
• Yükseklik: 81 mm
• Derinlik: 66,5 mm
• Renk: Açık gri (RAL 7035)
• Mekanik Dayanıklılık: 10.000 açma/kapama
• Elektriksel Dayanıklılık: 4.000 açma/kapama

Bağlantı ve Koruma Bilgileri

• Terminal Tipi: Tünel tipi (üst/alt)
• Bağlanabilir İletken Kesiti: 1…25 mm² (sert), 1…16 mm² (esnek)
• Sıkma Torku: 2 N·m
• IP Koruma Sınıfı: IP20 (kutu içinde IP40)

Çevresel Koşullar

• Çalışma Sıcaklığı: -25°C … +60°C
• Depolama Sıcaklığı: -40°C … +85°C

Schneider Electric Easy9 EZ9F34125, kablo ve tesisat koruması sağlayarak güvenli enerji dağıtımı sunar. Ön panelde yer alan mekanik konum göstergesi sayesinde açık/kapalı durumu kolayca izlenebilir.
