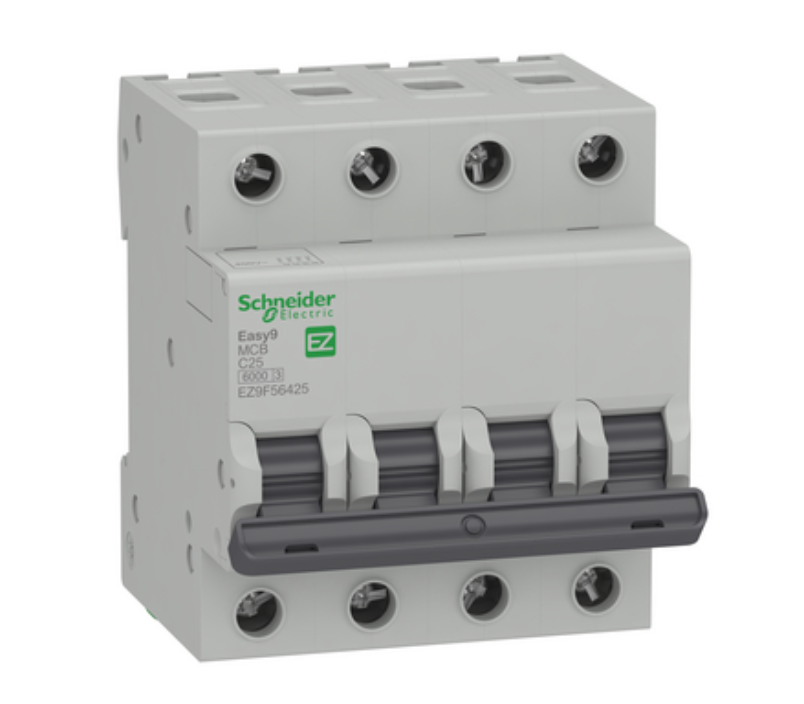

Schneider Electric Easy9 EZ9F56425 Otomatik Sigorta C Eğrisi 4P 25A 6kA 400V
Schneider Electric Easy9 EZ9F56425 otomatik sigorta, konut ve küçük ticari binalarda üç fazlı elektrik tesisatlarını kısa devre ve aşırı yüklere karşı korumak amacıyla tasarlanmış, C eğrili 4 kutuplu minyatür devre kesicidir.
IEC 60898-1 standardına uygun olan bu model, 400 V AC şebekelerde 6 kA kısa devre kesme kapasitesi sunar. Termik-manyetik açma ünitesi sayesinde ani akım darbelerine karşı güvenilir ve kontrollü bir açma karakteristiği sağlar. Modüler yapısı ile DIN rayı üzerine kolayca monte edilebilir.
Ana Teknik Özellikler
- Seri: Easy9
- Ürün Grubu: Easy9 MCB
- Ürün Tipi: Minyatür Devre Kesici
- Kutup Sayısı: 4P
- Anma Akımı (In): 25 A
- Açma Karakteristiği: C Eğrisi
- Açma Ünitesi Teknolojisi: Termik Manyetik
Elektriksel Özellikler
- Anma Çalışma Voltajı (Ue): 220 / 400 V AC – 50/60 Hz
- Anma Yalıtım Voltajı (Ui): 500 V AC
- Anma Darbe Dayanım Voltajı (Uimp): 4 kV
- Kısa Devre Kesme Kapasitesi (Icn): 6 kA @ 400 V AC (IEC 60898-1)
- Kısa Devre Kesme Kapasitesi (Icn): 10 kA @ 220 V AC (IEC 60898-1)
- Nominal Hizmet Kesme Kapasitesi (Ics): %100 Icn
- Manyetik Açma Limiti: 5…10 x In
Mekanik ve Fiziksel Özellikler
- Montaj Tipi: DIN rayı (takılabilir)
- Genişlik: 72 mm (8 x 9 mm modül)
- Yükseklik: 81 mm
- Derinlik: 66,5 mm
- Renk: Açık gri (RAL 7035)
- Mekanik Dayanıklılık: 10.000 açma/kapama
- Elektriksel Dayanıklılık: 4.000 açma/kapama
Bağlantı ve Koruma Bilgileri
- Terminal Tipi: Tünel tipi (üst/alt)
- Bağlanabilir İletken Kesiti: 1…25 mm² (sert), 1…16 mm² (esnek)
- Sıkma Torku: 2 N·m
- IP Koruma Sınıfı: IP20 (kutu içinde IP40)
Çevresel Koşullar ve Standartlar
- Standartlar: IEC 60898-1
- Çalışma Sıcaklığı: -5 °C … +60 °C
- Depolama Sıcaklığı: -40 °C … +85 °C
Schneider Electric Easy9 EZ9F56425, üç fazlı sistemlerde kablo ve tesisat koruması sağlayarak güvenli ve kararlı bir enerji dağıtımı sunar. Ön panelde yer alan mekanik konum göstergesi sayesinde açık/kapalı durumu kolayca izlenebilir.
